 温度仪表 >> 热电阻系列 >> WZ系列装配式热电阻



产品编号:
004
产品名称:

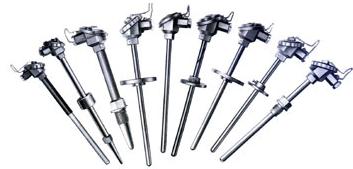

WZ系列装配式热电阻
产品规格:
WZ系列装配式热电阻
产品类别:
温度仪表
产品备注:
WZ系列装配式热电阻
    产 品 说 明

    WZ系列装配式热电阻在工业用热电阻作为温度测量传感器,通常与温度变送器,调节器以及显示仪表等配套使用,组成过程控制系统,用以直接测量或控制各种生产过程中-200℃-500℃范围内的液体,蒸汽和气体介质以及固体表面的温度。
    WZ系列装配式热电阻是利用物质在温度变化时本身电阻也随着发生变化的特性来测量温度的。当被测介体中有温度剃度存在时,所测的温度是感温元件所在范围介质中的平均温度。
    尽管各种热电阻的外形差异很大,但是它们的基本结构却大致相似,一般有感温元件,绝缘套管,保护管,和接线盒等主要部分组成。

主要技术指标:
温度测量范围及允差

热电阻类别

测温范围℃

分度号

允许偏差△t℃

WZP型铂电阻

200~420

Pt100

B级(-200~800℃  允差±(0.30+0.005|t|)

A级(-200~650℃) 允差±(0.15+0.002|t|)

WZC型铜电阻

-50~100

Cu50

-50~100℃ 允差±(0.3+6.0×10-3t)

注:式中"t"为感温元件的实测温度绝对值。

注;分度号为Pt10的工业铂热电阻需协议供货。

※热电阻的公称压力;一般是指在工作温度下保护管所能承受的静态外压而不破裂.

※热电阻最小插入深度;应不小于其保护管外径的8-10倍

※绝缘电阻;当周围空气温度为15-35℃,相对湿度≤80%时,绝缘电阻≥20兆欧.

※热电阻感温元件在0℃时电阻值(R0)及其与在100℃时的电阻值(R100)比值.

比值=R100/R0

分度号为PT10.PT100时;P100/R0=1.3850±0.001

分度号为Cu50.Cu100时;R100/R0=1.428±0.002

● 长度规格

保护管直径

长度 L

Ø12

225 250 350 400 450 550 650 900 1150

Ø16

300 350 400 450 500 650 900 1150 1650 2150

锥型保护管

225 250 300 400

● 接线盒种类

外形

代号及规格

名称

连接尺寸

材质

项目

普通螺纹



B防溅型接线盒

代号

2MB4

2MB6



A

M16×1

M12×1

B

M20×1.5



B防水型接线盒

代号

3MB4

3MB6



A

M16×1

M12×1

B

M20×1.5

隔爆型接线盒

代号

4MA3

4MA4



A

M16×1

M12×1

B

M20×1.5

型号命名:
