 流量仪表 >> 智能涡街流量计 >> ARSLUC插入式涡街流量计



产品编号:
011
产品名称:

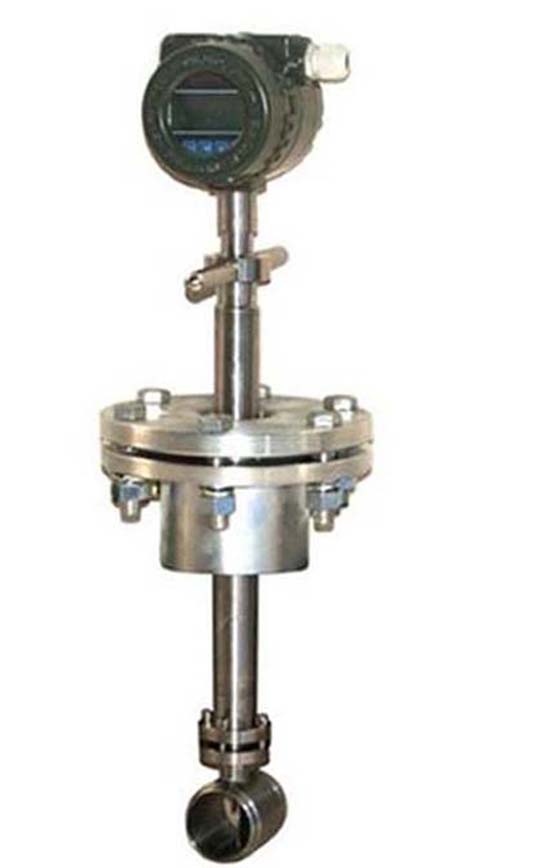

ARSLUC插入式涡街流量计
产品规格:
ARSLUC插入式涡街流量计
产品类别:
流量仪表
产品备注:
ARSLUC插入式涡街流量计
    产 品 说 明

一、涡街流量计概述:

ARSLUC插入式涡街流量计自20世纪70年代在工业上应用以来,由于它具有一些突出的特点,受到众多用户的欢迎,并得到迅速的发展。已广泛地应用于化工、冶金、热力、纺织、造纸等众多领域,已慢慢发展成为流量仪表行业中的主导产品,是孔板流量计最理想的替代产品。

ARSLUC插入式涡街流量计广泛适用于对一般气体、蒸汽及液体的测量。为了更好满足用户对大口径介质测量的需要而开发的插入式涡街流量计主要有以下特点:

1、  结构简单牢固,无可动部件,可靠性高

 2、传感器差动电容设计,抗振性能好

 3、传感器陶瓷内芯设计,工作温度范围宽

 4、外置式探头,不易堵塞,抗污性能好

 5、测量范围宽,一般范围度可达1:15以上

 6、压损小,能量损失低,便于节能

 7、适用范围广,广泛适用于一般气体、蒸汽及液体的计量

8、特别适合不停流检修、维护,安装简单方便

96段线性修正、带协议输出

二、涡街流量计技术指标

公称通径(mm)

3001200插入式(>1200协议供货)

公称压力(MPa)

1.6(>1.6协议供货)

介质温度()

压电式:-40260-40320;电容式: -40300, -40400-40450(协议订货)

本体材料

1Cr18Ni9Ti(其它材料协议供货)

允许振动加速度

压电式:0.2g      电容式:1.02.0g

精确度

±2.5%

范围度

16115

供电电压

传感器:+12V DC+24V DC;变送器:+24V DC

输出信号

方波脉冲(不包括电池供电型):高电平≥5V,低电平≤1V;电流:420mA

压力损失系数

符合JB/T9249标准 Cd≤2.4

防爆标志

本安型:Exdia CT2-CT5隔爆型:ExdCT2-CT5

防护等级

普通型IP65

环境条件

温度-2055,相对湿度5%90%,大气压力86106kPa

适用介质

气体、液体、蒸汽

传输距离

传感器:最长可达400m,两线制变送器(420mA):负载电阻≤750Ω

三、涡街流量计选型:

规格代码

说明

企标

ARS



仪表种类

L

流量仪表

工作原理

U

卡门涡街

产品种类

B

普通型

C

固定插入式

G

就地显示

安装型式

-2

法兰卡装

被测流体

2

液体

3

气体

通径代码

-01B

通径15mm

02A

通径20mm

02

通径25mm

03

通径32mm

04

通径40mm

05

通径50mm

06

通径65mm

08

通径80mm

10

通径100mm

12

通径125mm

15

通径150mm

20

通径200mm

25

通径250mm

30

通径300mm

35

通径350mm

40

通径400mm

45

通径450mm

50

通径500mm

XX(仅插入式)

通径XX*10mm

表体材质

C

碳钢

F

不锈钢

转换器型式

-1

组合式

输出信号

1

脉冲频率输出

2

0-10mA输出

3

4-12mA输出

流体温度

1

普通型-40+250oC

3

高温型+250oC+350oC
